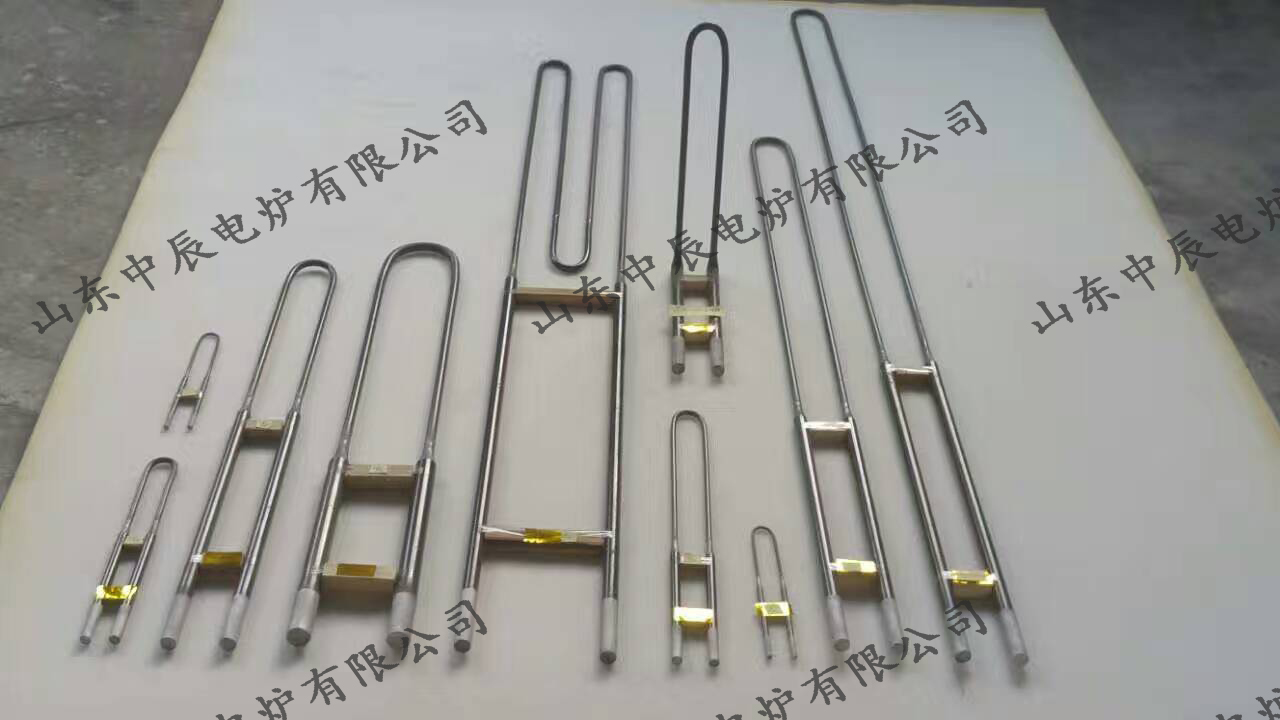

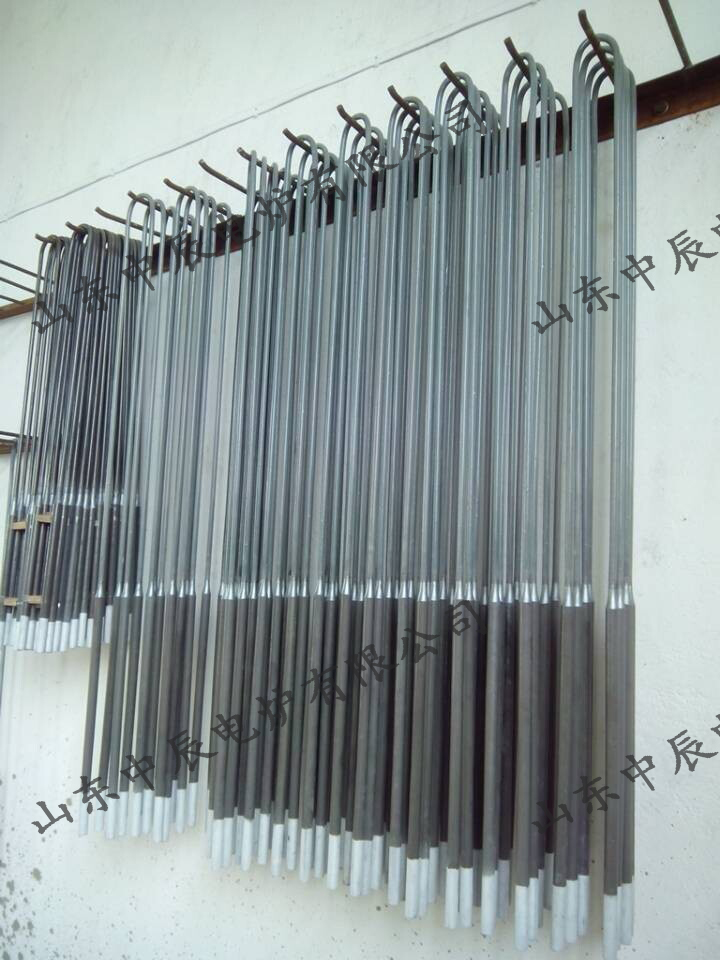

高溫硅鉬棒
產品介紹：二硅化鉬（MoSi2）加熱原件
1. 高溫二硅化鉬（MoSi2）加熱元件，適用于各種電爐
2. 安全運行溫度1550 ℃及以下, 不可超過溫度1700 ℃ ,
3. 使用壽命長，易更換，爐子利用率高，維護成本低
4. 新舊元件可以串聯
5. 可連續或間歇使用
產品優勢：
1. 產品抗氧化且具有自動修復功能，適于各種氧化氣氛中連續使用
2. 熱加工成型，保持了基體材料很好的高溫韌性和可塑性，規格尺寸及幾何形狀規范，且可按照客戶要求生產特殊形狀和尺寸，能滿足用戶的多種安裝需求
3. 在冷熱端焊接方面，采用特殊工藝對接成型，所以焊點牢固，抗沖擊力強，不會因通、斷電時產生的電流沖擊而損壞，不會因運輸、安裝而斷裂
4. 產品致密度高，提高了產品的導電性，因此我公司產品較之其他廠家的產品升溫快、耗電低，從而節省能源降低了生產成本
5. 表面質量好，機械強度高，韌性好
6. 采用特殊工藝，發熱體保護膜致密完整，在非氧化氣氛電爐中表現出色
物理性質：
|
密度-g/cm3 |
室溫彎曲強度-MPa |
硬度-GPa |
壓縮強度-MPa |
吸水率-% |
熱伸長率-% |
|
5.8±0.1 |
450 |
11 |
＞1500 |
≤0.2% |
4 |
化學性質：
高溫抗氧化性：高溫氧化氣氛下，元件的表面生成一層致密的石英 (SiO2) 保護層以防止MoSi2繼續氧化。當元件溫度大于1700℃, 熔點為 1710℃的SiO2熔融, 由于表面張力的作用，SiO2熔聚成滴，而失去保護作用。元件在氧化氣氛下，再繼續使用時，SiO2保護層重新生成。
必須指出的是，硅化鉬電熱元件不宜在400-700℃范圍內長期使用，否則元件會因低溫的強烈氧化作用而粉化。
不同氣氛對元件使用溫度的影響
|
氣 氛 Atmosphere |
1700型 |
1800型 |
1850型 |
1900型 |
|
空 氣 Air |
1700 |
1800 |
1830 |
1850 |
|
N2 Nitrogen |
1600 |
1700 |
1700 |
1700 |
|
He Ar Ne Argon, Helium |
1600 |
1700 |
1700 |
1700 |
|
干H2（露點）-80℃ Dry Hydrogen (dew point) |
1150 |
1150 |
1150 |
1150 |
|
濕H2（露點）-20℃ Wet Hydrogen (dew point) |
1450 |
1450 |
1450 |
1450 |
|
混合氣體(e.g. 10% CO2, 50% CO, 15%H2) |
1600 |
1700 |
1700 |
1700 |
|
混合氣體(e.g. 40% CO2, 20% CO) |
1400 |
1450 |
1450 |
1450 |
|
裂解和部分燃燒的氨（8%H2） Cracked and partially burnt ammonia |
1400 |
1450 |
1450 |
1450 |
